教你如何实现顶部tab式导航栏。

如何实现顶部tab式导航栏？（Axure教程干货分享）

如何实现顶部tab式导航栏？来文中看看~

实现的效果：点击tab，切换对应的内容页面，指示标识移动到对应选中tab。

思路：

1. 通过动态面板实现内容页面切换，n个tab设置n个状态；
2. 指示标识通过位移，移动到对应的位置；
3. 绑定tab按钮的点击事件，设置动态面板的状态切换，以及指示标识的移动位置。

1、首先，添加页面布局，如下图

2、为动态面板添加

状态页面，n个Tab，增加n个状态页。我设置了3个Tab，增加了3个对应的状态页，并且重命名，命名要容易区分，因为接下来即将对它进行编辑。

为状态页面添加内容，为了看出切换效果，每个页面的内容不要一样。

准备工作做完，以下即将开始划重点。

3、为tab按钮绑定点击事件

点击事件有2个：

1. 动态面板状态切换；
2. 指示标识位置移动。

这个2个事件的没有顺序要求，随意。

先简单介绍以下动态面板切换：

为了将tab1和面板状态page1关联，在设置面板状态时，需要选择page1，动画效果和动画时长按需选择（同理，如果是tab2，要选择page2。所以面板状态的命名要容易识别，用途就在这里~）如下图。

重点中的重点，就是元件的位移~

元件位移，在设置用例当中，有个“移动”的操作。选中需要移动的元件——命名为“指示标识”的元件（元件的命名方便在操作元件时快速识别）。

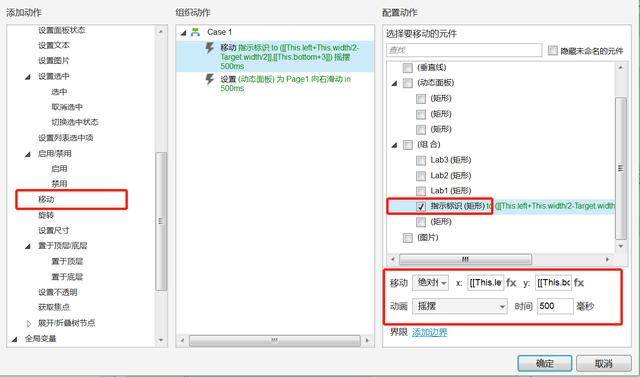

需要编辑设置的条件：参考坐标系（相对位置、绝对位置）、位移的位置（x、y）、动画效果（非必须），如下图：

名词释义：

• 绝对位置：是以当前容器的位置（x，y）作为原点（0，0）；
• 相对位置：是以自己上一次的位置（x，y）作为原点（0，0）。

1）选择参考坐标系

选择绝对位置。如果设置相对位置，会发现位移的位置产生了神奇的偏差，在原来的位置上，叠加xy的值，比如最初的位置是（2，2），设置位移x=5,y=5，不会移动到（5，5）的位置，而是移动到（7，7）的位置。

2）设置X、Y的位置

先了解一下以下即将用到的函数的含义（以下函数解释内容来自axure非官方中文网：https://www.axure.com.cn/5068/）

• This ：获取当前元件对象。当前元件是指当前添加交互动作的元件。
• Target ：获取目标元件对象。目标元件是指当前交互动作控制的元件。
• width ：获取元件对象的宽度值。
• height ：获取元件对象的高度值。
• top ：获取元件对象的上边界坐标值。
• left ：获取元件对象的左边界坐标值。
• right ：获取元件对象的右边界坐标值。
• bottom ：获取元件对象的下边界坐标值。

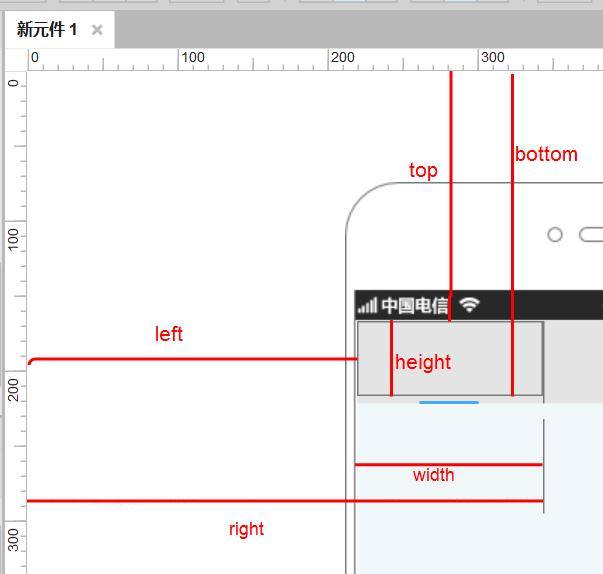

以tab1按钮为例说明以上元件函数的意思，看下图标注：

tab1按钮绑定点击事件，在点击事件的用例情境里，tab1是This;

指示标识，是tab1通过点击事件，需要控制其进行位移操作的，所以是目标元件，即Target；

1. tab1按钮左边距离画布左边缘的距离：left；
2. tab1按钮右边缘距离画布左边的距离：right;
3. tab1按钮上边缘距离画布顶部的距离：top；
4. tab1按钮下边缘距离画布顶部的距离：bottom。

了解以上函数的含义后，看看我们需要什么数值， 又可以获取到什么数值。

移动指示标识，需要明确每次移动指示标识的x，y。

指示标签显示在tab标签的水平居中位置，指示标识永远是跟随tab标签的，点击哪个tab标签跟着移动到哪个tab标签的下方，可以根据tab标签的位置，进行计算位置。

（1）先确定指示标签的y值

因为指示标识是在水平位置上移动，所以y值是固定的，获取tab标签的底部位置=tab.bottom；布局界面中标识和tab之间3个单位的间隔，所以指示标识距离画布顶部的距离y=tab.bottom+3，即y=This.bottom+3。

（2）x的值稍微复杂一点，由2部分组成：

1. tab标签左侧距离画布左侧的距离=tab.left；
2. tab标签和指示标识居中显示时，指示标签左侧距离tab标签左侧的距离=tab标签宽度的一半减去指示标识宽度的一半，即tab.width/2-指示标签.width/2；所以指示标签距离画布左侧的距离x=tab.left+tab.width/2-指示标识.width/2，即x=This.left+This.width/2-Target.width/2。

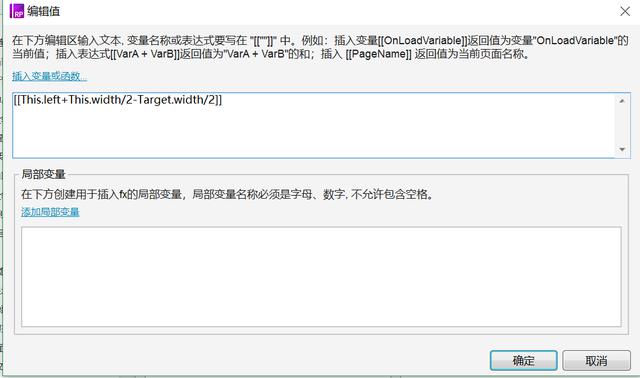

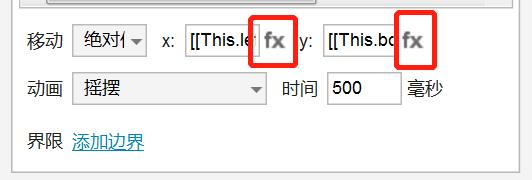

完美的获取到了指示标识的x，y值，接下来，就是设置到用例中。点击fx和fy分别编辑x,y的值，如下图：

其基本语法是用双方括号包含，变量值和函数用英文句号连接，例如：[[This. width]] 当前元件的宽度。

变量值和函数不要拼写错误，大小写不敏感~y值同理。

总结

• tab按钮添加点击事件；
• 触发动态面板切换状态；
• 指示标识进行位移操作。

元件函数：

• 绝对位置：是以当前容器的位置（x，y）作为原点（0，0）；
• 相对位置：是以自己上一次的位置（x，y）作为原点（0，0）。
• This ：获取当前元件对象。当前元件是指当前添加交互动作的元件。
• Target ：获取目标元件对象。目标元件是指当前交互动作控制的元件。
• width ：获取元件对象的宽度值。
• height ：获取元件对象的高度值。
• top ：获取元件对象的上边界坐标值。
• left ：获取元件对象的左边界坐标值。
• right ：获取元件对象的右边界坐标值。
• bottom ：获取元件对象的下边界坐标值。
