掌握这17个塑胶产品结构设计要点（想学不好都难）
产品从研发到走向市场的整个过程中，需要经过很多的环节，其中，产品结构设计是当中重要的部分。
而从产品的结构方面来说，产品要制造出来、量产，必须要有该产品的模具：塑料件有塑料模，钣金件有钣金模。所以一个产品结构设计工程师，除了要熟悉塑料件结构，还要对塑料和板金模具有一定了解，相信大家也有自己的理解。
今天小编给大家分享17个设计要点，希望对知友们学习和工作有所帮助。
1、胶厚（胶位）：
塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。
2、加强筋（骨位）：
塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。
3、脱模斜度：
塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

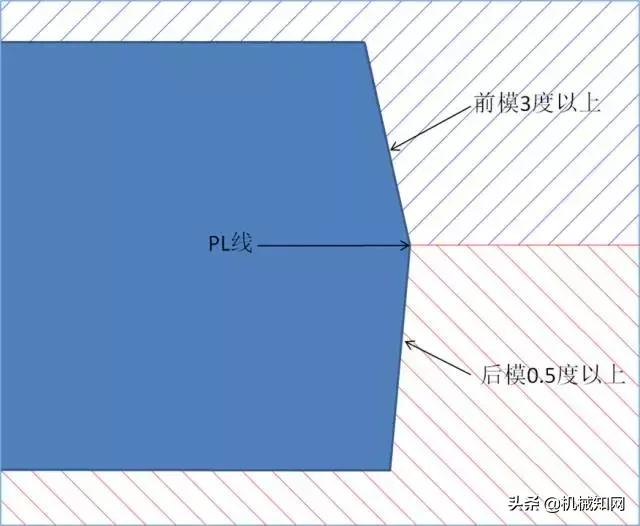

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。
4、圆角（R角）：
塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。最小R通常大于0.3，因太小的R模具上很难做到。
5、孔：

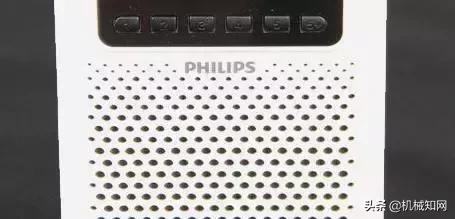

从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。
孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。
6、凸台（BOSS）：
凸台通常用于两个塑胶产品的轴－孔形式的配合，或自攻螺丝的装配。当BOSS不是很高而在模具上又是用司筒顶出时，其可不用做斜度。

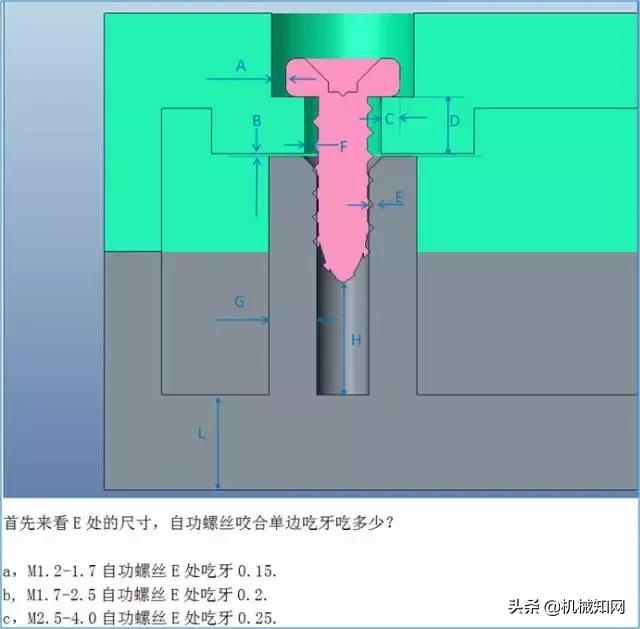

当BOSS很高时，通常在其外侧加做十字肋（筋），该十字肋通常要做1-2度的斜度，BOSS看情况也要做斜度。当BOSS和柱子（或另一BOSS）配合时，其配合间隙通常取单边0.05-0.10的装配间隙，以便适合各BOSS加工时产生的位置误差。当BOSS用于自攻螺丝的装配时，其内孔要比自攻螺丝的螺径单边小0.1-0.2，以便螺钉能锁紧。如用M3.0的自攻螺丝装配时，BOSS的内孔通常做Ф2.60-2.80。
7、嵌件：

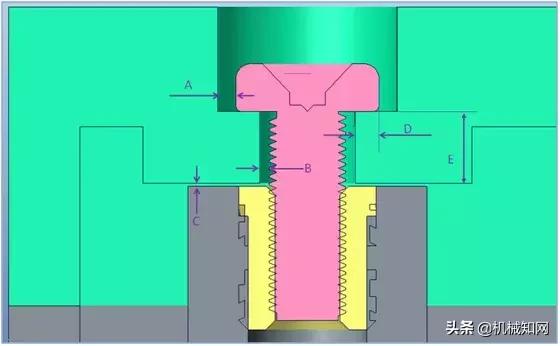

把已经存在的金属件或塑胶件放在模具内再次成型时，该已经存在的部件叫嵌件。
当塑胶产品设计有嵌件时，要考虑嵌件在模具内必须能完全、准确、可靠的定位，还要考虑嵌件必须与成型部分连接牢固，当包胶太薄时则不容易牢固。还要考虑不能漏胶。
8、产品表面纹面：
塑料产品的表面可以是光滑面（模具表面省光）、火花纹（模具型腔用铜工放电加工形成）、各种图案的蚀纹面（晒纹面）和雕刻面。
当纹面的深度深、数量多时，其出模阻力大，要相应的加大脱模斜度。
9、文字：

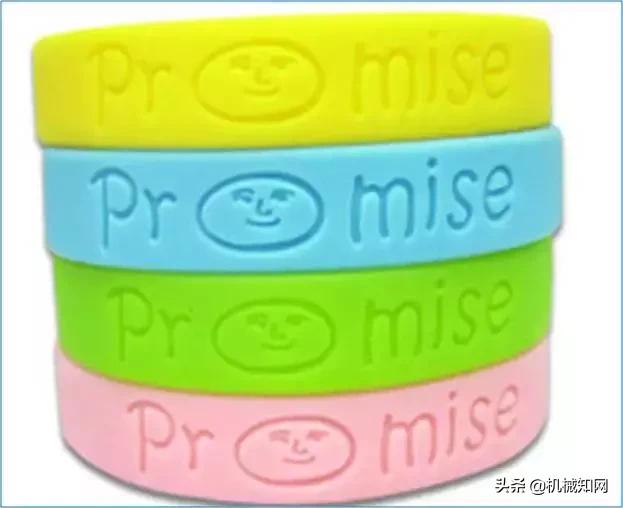

塑料产品表面的文字可以是凸字也可以是凹字，凸字在模具上做相应的凹腔容易做到，凹字在模具上要做凸型心较困难。
10、螺纹：
塑胶件上的螺纹通常精度都不很高，还需做专门的脱螺纹机构，对于精度要求不高的可把其结构简化成可强行脱模的结构。
11、支撑面：
塑胶产品通常不用整个面做支撑面，而是单独做凸台、凸点、筋做支撑。因塑胶产品很难做到整个较大的绝对平面，其容易变形翘曲。
12、塑胶产品的装配形式：
1、超声线接合装配法，其特点是模具上容易做到，但装配工序中需专门的超声机器，成本增大，且不能拆卸。超声线的横截面通常做成0.30宽0.3高的三角形，在长度方向以5-10MM的长度间断2MM；
2、自攻螺丝装配法, 其特点是模具上容易做到，但增加装配工序，成本增大，拆卸麻烦；
3、卡钩－扣位装配法，其特点是模具加工较复杂，但装配方便，且可反复拆卸，多次使用。卡钩的形式有多种，要避免卡钩处局部胶位太厚，还要考虑卡钩处模具做模方便。卡钩要做到配合松紧合适，装拆方便，其配合面为贴合，其它面适当留间隙。
4、BOSS轴－孔形式的装配法，其特点是模具加工方便，装配容易，拆卸方便，但其缺点是装配不是很牢固。
13、齿口：

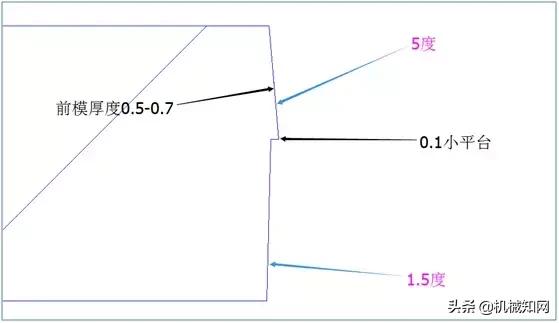

两个塑胶产品的配合接触面处通常做齿口，齿口的深度通常在0.8-2.5左右，其侧面留0.1左右的间隙，深度深时做斜度1-5度，常取2度，深度浅时可不作斜度。齿口的上下配合面通常为贴合（即0间隙）。
14、美观线：
两个塑胶产品的配合面处通常做美观线，美观线的宽度常取0.2-1.0，视产品的整体大小而定。
15、塑胶产品的表面处理方法：
常用的有喷油、丝印、烫金、印刷、电镀、雕刻、蚀纹、抛光、加颜色等。
16、常用到的金属材料有：
不锈钢、铜合金（黄铜、青铜、磷铜、红铜）、弹簧钢、弹簧、铝合金、锌合金。
17、金属材料常用的防锈方法：
电镀、涂防锈油、喷防锈漆。
